gameShell joystick module

hzykiss · February 5, 2023, 1:14am

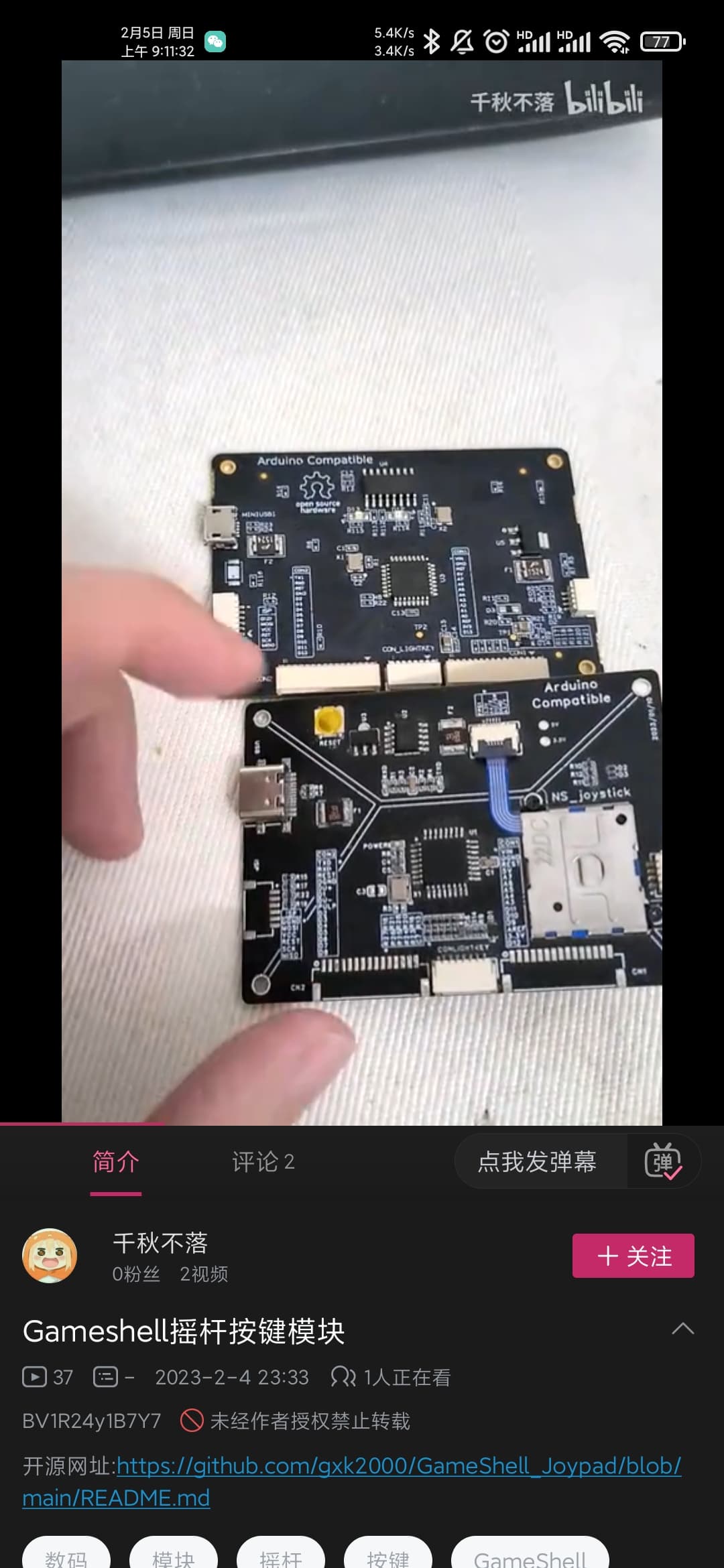

gameShell joystick module. A player from Hainan, China released a video of his joystick module on bilibili. Only Chinese description, open source address is:

github.com

gxk2000/GameShell_Joypad/blob/main/README.md

# GameShell_Joypad
# 一, 介绍：
   ### 这是一块新的Gameshell按键模块。用switch的摇杆更换了原先的方向键并且多出了个摇杆z轴按键。优点是可以直接平替原先的按键模块keypad无需对主机进行任何程序的更改且按键手感更为舒适顺手。

# 二, 复刻前准备：
   ### 一双灵巧的双手，一个清醒的脑瓜子，风枪，电烙铁，镊子，一台Gameshell等。

# 三, joypad硬件制作过程：
   ### 1. 首先下载github库里的pcb文件夹里的.xlsx文件下来去某宝购买物料。
   ### 2. 下载github库里的pcb文件夹里的.zip文件去嘉立创免费打样。
   ### 3. 将买到的物料按照物料表进行焊接。
   ### 4. 注意:
   #### (1)joyboy使用的芯片 ———— ATMEGA328P-AU有个很蛋疼的点：如果是新买的芯片，需要对芯片写入loadbooter, 所以我的建议是直接买一块Arduino uno回来拆ATMEGA328P-AU直接换到joypad的板子上。

# 四, 将程序上载至joypad：
   ### 1. 在电脑上下载Arduino IDE。
   ### 2. 下载GameShell_Joypad/Arduino/下的两个文件夹里的全部文件，UsbKeyboard为必须引入的库文件，另一个joypad_x.x.x文件夹里面的xxx.ino为joypad主程序。
   ### 3. 先导入UsbKeyboard库，再打开joypad主程序选择板子端口和板子型号为arduino uno上传主程序。

# 五, 校准摇杆：

This file has been truncated. show original
